Espansione ingressi cablati El.Mo Riverplus

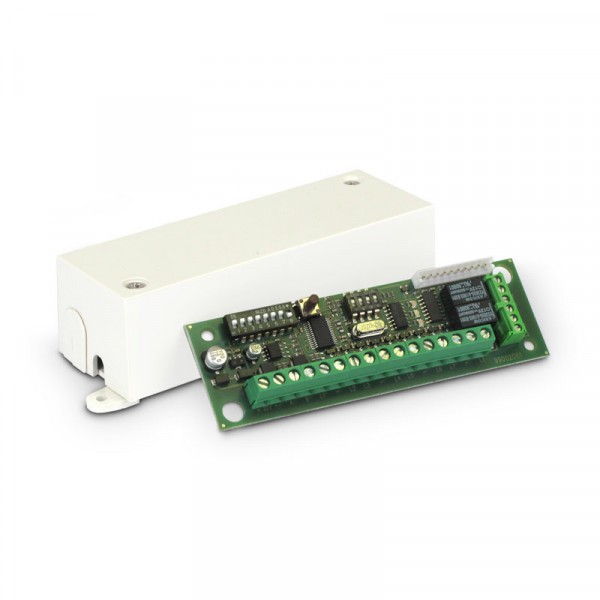

RIVERPLUS è un concentratore collegabile direttamente su linea seriale RS485 per la connessione di sensori e contatti magnetici posizionati in campo. È compatibile con le centrali EL.MO. serie ETR, NET, VIDOMO, TITANIA e TITANIAPLUS, PREGIO. RIVERPLUS consente di ottimizzare il cablaggio di un impianto grazie all’estrema versatilità e alla notevole potenza d’indirizzamento. Infatti, è dotato di 8 ingressi programmabili a scelta tra triplo bilanciamento, doppio bilanciamento, NC o veloci e di un connettore con 8 uscite elettroniche per il collegamento di moduli a relè opzionali del tipo ETRREL o di un modulo ETRREL4; nel circuito sono presenti anche due relè con terminazioni a morsettiera per la ripetizione delle prime due uscite elettroniche. RIVERPLUS è dotato di un contenitore plastico di ridotte dimensioni e di protezione tamper contro l’apertura del contenitore. Sono presenti dei selettori per l’impostazione dell’indirizzo e della modalità di ripetizione delle uscite, per la scelta del bilanciamento degli ingressi o per l’esclusione del Tamper nel caso sia necessario usare contenitori di dimensioni maggiori autoprotetti. Appositi LED posti sulla scheda forniscono informazioni circa lo stato della comunicazione seriale e lo stato della protezione Tamper. RIVERPLUS è conforme alla norma EN 50131-1 per il grado 2 e progettato per la classe ambientale II.

Specifiche tecniche RIVERPLUS:

- Tipologia: Concentratore collegabile direttamente su linea seriale RS485.

- Centrali compatibili: serie ETR, NET, VIDOMO, TITANIA e TITANIAPLUS.PREGIO

- Numero ingressi: 8 ingressi a scelta tra triplo bilanciamento, doppio bilanciamento, NC o veloci

- Uscite: connettore per 8 uscite elettroniche compatibili con ETRREL o ETRREL4.Due uscite a relè con contatti liberi da potenziale per la ripetizione dello stato delle prime due uscite elettroniche (portata contatti 0.5A@24Vac - 1A@24Vdc)

- Impostazioni su scheda: selettore per gli indirizzi e modalità ripetizione, selettore separato per la tipologia di interfaccia da utilizzare e l’esclusione della protezione Tamper per utilizzo in contenitori di maggiori dimensioni autoprotetti.

- Segnalazioni: LED di segnalazione per le attività di trasmissione alla centrale e dello stato del tamper

- Connessioni: morsetti per linea seriale, ingressi, uscite a relè e connettore per le uscite elettroniche.

- Contenitore: plastico in materiale ABS

- Protezione: antiapertura

- Temperatura e umidità di funzionamento: -10° / +55°C, 93% U.R.

- Dimensioni e peso: L 116 x H 37 x P 38 mm, 85 g

- Assorbimento: 25mA con ingressi bilanciati - 45mA con ingressi NC e relè attivi.

- Alimentazione: 12 Vcc (da 10 a 15V).

- Livello di prestazione CEI 79-2: I° livello
